브레이크 도구를 누르기위한 궁극적 인 가이드

TY_TF1 [TY_TF2]

1. 개요

브레이크 도구를 누르기위한 궁극적 인 가이드는 프레스 브레이크 도구에 초점을 맞춘 포괄적 인 리소스입니다. 초보자이든 숙련 된 운영자이든, 이 가이드는 프레스 브레이크 도구를 더 잘 이해하고, 선택하고, 사용하고, 유지하는 데 도움이되는 귀중한 정보를 제공합니다.

2. 프레스 브레이크 도구의 종류

사망

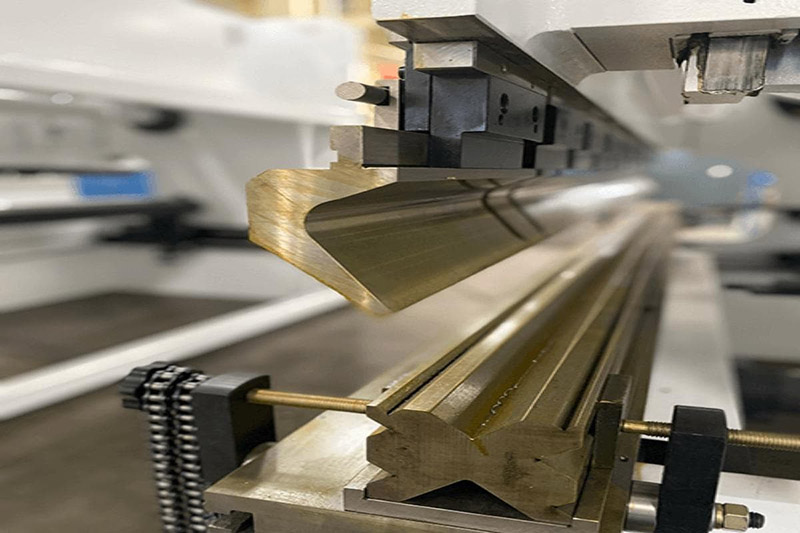

V-사망:

이것은 가장 일반적인 유형의 다이입니다. 문자 "V" 와 같은 모양이며 재료의 두께가 다르기 때문에 개구부가 다릅니다. 예를 들어, 더 좁은 V-다이 개구부는 더 얇은 금속 시트에 적합하며 더 정확한 굴곡을 얻을 수 있습니다.

U-사망:

하부 다이는 "U" 형상이며, 일반적으로 굽힘에 특별한 형상이 필요하거나 재료의 바닥에 더 높은 지지가 필요한 상황에서 사용된다. 예를 들어, 더 넓은 플레이트를 구부릴 때, U-Die는 더 균일한 지지를 제공할 수 있다.

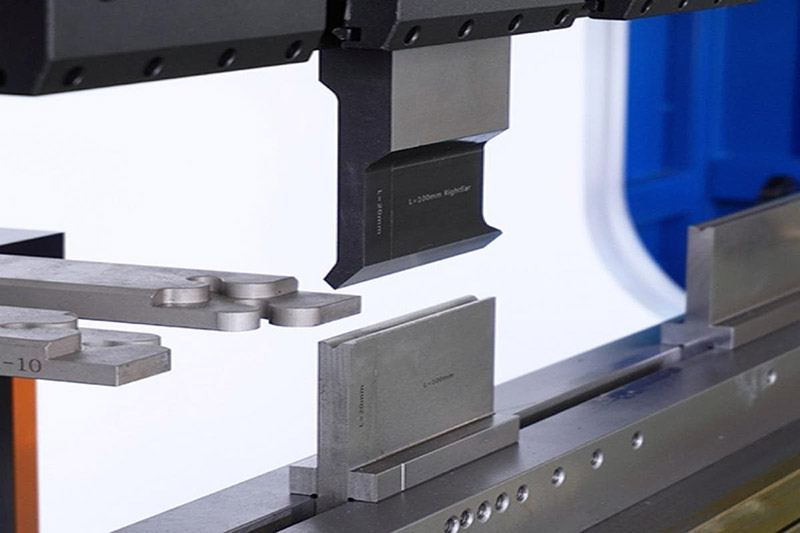

펀치:

급성 각도 펀치:

날카로운 모서리를 구부리는 데 사용되는 펀치. 그 모양과 각도는 재료에 90 도 미만의 굽힘을 형성하도록 설계되었습니다. 이 펀치는 적절한 하부 다이와 일치해야 하며, 작동 중에 재료의 파손을 피하기 위해 재료의 압력을 제어하도록 주의를 기울여야 한다.

구세넥 펀치:

모양은 거위 넥과 비슷하며 주로 장애물 또는 특수 공간 제한이있는 상태에서 구부리는 데 사용됩니다. 예를 들어, 기존의 펀치가 작동 할 수없는 시트 상에 이미 일부 부착 된 부품이있는 경우, 구스넥 펀치는 굽힘을 위해 이러한 부품을 우회 할 수 있습니다.

3. 도구 선택:

재료 두께:

재료 두께는 도구를 선택할 때 중요한 요소입니다. 일반적으로 도구의 사양은 재료 두께와 일치해야합니다. 예를 들어, 3mm 두께의 강판의 경우 3mm 두께에 적합한 개방 너비와 그에 맞는 펀치가있는 V-Die를 선택해야합니다.

굽힘 각도:

90 도 각도를 접으려면이 각도를 정확하게 달성 할 수있는 펀치와 다이 조합을 선택해야합니다. 다른 다이와 펀치는 각도 보상 계수가 다르며 작업자는 실제 요구 사항 및 도구 특성에 따라 조정해야합니다.

재질 유형:

금속 재료의 유형은 공구 선택에도 영향을 미칩니다. 예를 들어, 알루미늄과 강철은 탄성 계수가 다르므로 알루미늄을 구부릴 때 재료 표면의 균열을 피하기 위해보다 탄성 공구를 선택해야 할 수도 있습니다.

4. 도구 설치 및 설치:

정렬:

펀치와 다이의 올바른 정렬이 중요합니다. 설치하는 동안 전문 측정 도구를 사용하여 펀치가 다이에 수직인지 확인하십시오. 과도한 편차는 굽힘 품질이 저하되고 도구 및 재료가 손상됩니다.

간격 조정:

상부 및 하부 다이 사이의 갭은 재료 두께에 따라 조정될 필요가 있다. 너무 큰 갭은 부정확한 굽힘 각도를 초래하는 반면, 너무 작은 갭은 재료가 과도한 압력에 의해 손상될 수 있다. 일반적으로 작업자가 적절한 간격을 설정하는 데 도움이되는 특수 간격 조정 메커니즘이 있습니다.
