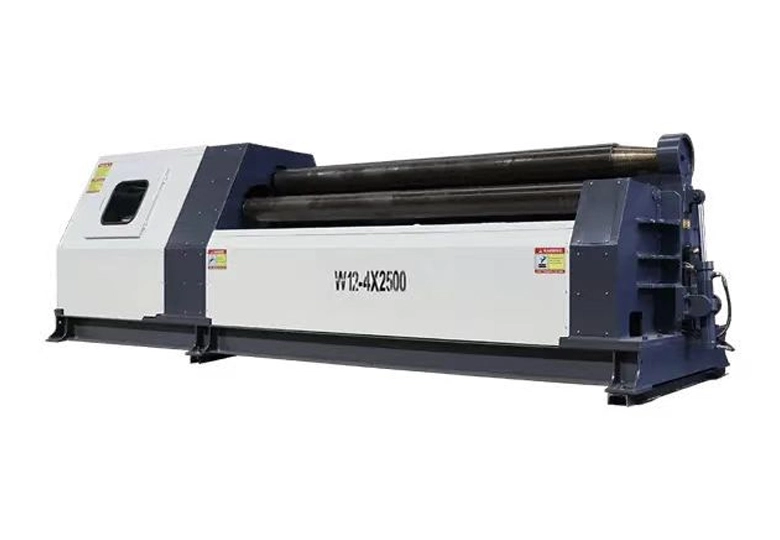

W12 4-롤 시트 금속 플레이트 B

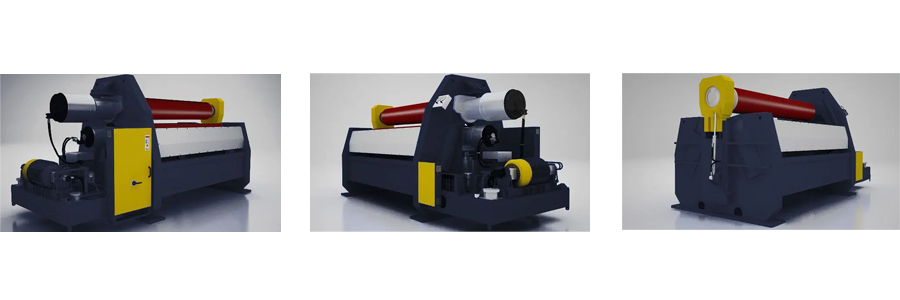

사용하기 쉬운 벤딩 기능 경험

우리의 최첨단 4 롤러 판금 벤딩 머신은 에너지를 덜 소비하며 작동하기 쉽습니다. 강판을 구부릴 때 모든 것이 간단하고 걱정이 없는지 확인하십시오. 생산 인프라는 자본 지출 감소, 에지 벤딩 정밀도 개선, 오래 지속되고 효율적인 성능 등 다양한 방법으로 LANGYE의 선형 가이드 머신의 혜택을 누릴 수 있습니다. 그리고 낮은 지속적인 운영 및 유지 보수 비용.

4 롤러 베인의 장점

4 롤러 디자인의 롤러 운동

사이드 롤러를위한 4 개의 롤러와 선형 가이드는이 시트 벤딩 기계의 특징입니다.
쉘을 구성하기 위해 측면 롤러는 선형 가이드를 따라 이동하고 하부 롤러는 수직으로 이동하며 상부 롤러는 고정 된 상태로 유지됩니다.
유압 모터가있는 행성 기어는 상부 및 하부 롤러를 구동합니다.
드라이브 미끄러짐을 방지하기 위해 얇은 시트는 밀접하게 이격된 롤러가 필요합니다.
이러한 종류의 동작에서 하단 롤러의 위치는 상단 롤러 바로 아래에있는 우수한 그립을 보장합니다.
4-롤러 기계는 저두께 쉘의 높은 생산성으로 인해 대규모 파이프 및 쉘 제조에 바람직한 투자입니다.

타원형 껍질 및 유조선과 같은 다른 비 원형 모양은 원뿔 외에도 만들 수 있습니다.
CNC 작업도이 롤러 설정에 의해 지원됩니다.
동일한 두께 용량과 스팬의 경우 투자는 유사한 3 롤러 기계보다 20-30% 더 클 수 있습니다.
LANGYE의 4 롤러 판금 벤딩 머신은 뛰어난 다양성과 성능을 제공합니다. 그들은 또한 매우 정확하고 견고하기 때문에 중간에서 무거운 압연에 적합합니다.

LANGYE 플레이트 롤링 머신의 장점

대규모 인프라
16,000 평방 미터 생산 공장은 중국의 엔지니어링 센터 인 난징의 원자재, 운송, 숙련 된 노동, 전력 및 기타 인프라에 빠르게 접근 할 수 있도록 이상적으로 위치하고 있습니다. 40 년 이상의 우수
지속적인 제품 개발은 우수한 제조의 기초입니다. 우리는 40 년 이상 돈을 위해 디자인, 제조 품질, 성능 및 가치에서 업계를 이끌었습니다. 우리의 디자인은 모두 내부적으로 만들어지며 완전한 지원을 제공합니다. 사용 중인 2500 개 이상의 기계
중국과 해외에서는 2500 장비 이상을 생산하고 서비스했습니다. 우리는 판매 된 첫 번째 기계를 계속 지원하며 오늘날에도 여전히 사용되고 있습니다. 400 이상의 반복 클라이언트

우리의 고객의 400 이상은 행복하고 헌신적입니다. 그들은 우리 장비의 탁월한 성능 외에도 우리가 생산하는 모든 기계에 대한 주문형 서비스와 광범위한 예비 부품 재고를 좋아합니다. 당신은 훌륭한 치료를받을 것이라는 지식에 안전하다고 느낄 수 있습니다.

기술 파라멘트

* 모든 치수는 밀리미터 단위입니다.

* 모든 용량은 260 MPA입니다.

응용 프로그램 및 피드 요구 사항에 따라 고정 및 가변 속도 기계를 제공합니다.

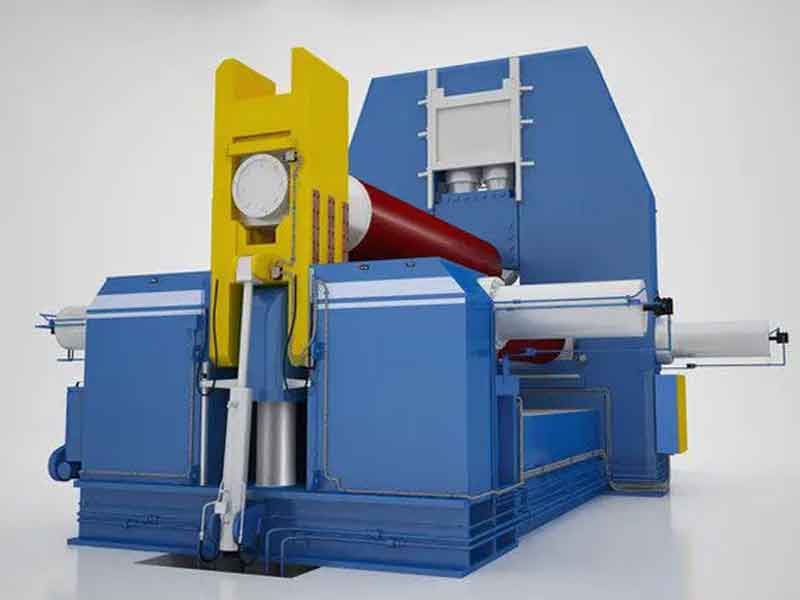

품질 및 혜택 구축

1. 튼튼한 강철 구조
무거운 의무 판금은 LANGYE의 판금 벤딩 기계의 튼튼한 강철 구조물을 만드는 데 사용됩니다. 연동 및 보강 리브가있는 견고한 상자 모양의 섀시가이 프레임을 연결합니다. 모든 축 및 정밀 표면의 평행 성뿐만 아니라 기계의 수명 및 필수 정밀도 품질을 가능하게하기 위해 롤러 가이드는 단일 고정 기준점으로 제조됩니다.

2. 판금 굽힘 기계 용 롤러
판금 벤딩 머신의 가장 중요한 부분은 롤러입니다. LANGYE는 고정밀 CNC 선반을 사용하여 올바른 직경의 단조 탄소강 롤러를 가공합니다. 우리의 롤러는 특수 스플라인 설계를 통해 유성 기어 시스템에 효율적으로 연결됩니다. 다른 제조업체가 제공하는 용접 연결과 비교할 때이 디자인은 롤러 고장 점의 수를 줄입니다.

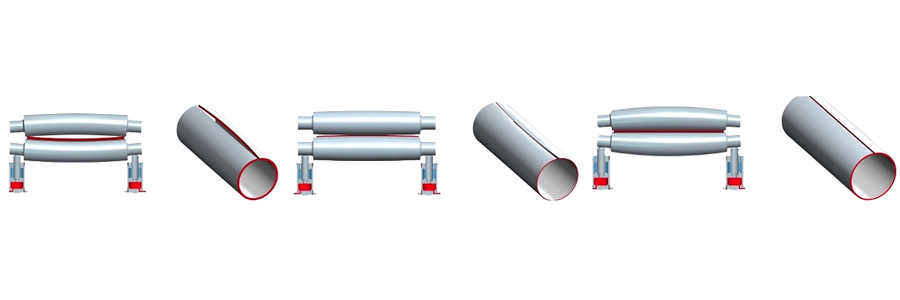

판금 굽힘 기계의 아치

굽힘 중 롤 편향을 보상하기 위해 롤이 왕관을 씌운다. 다양한 재료와 두께로 사용자 정의 롤을 구입할 수 있습니다.

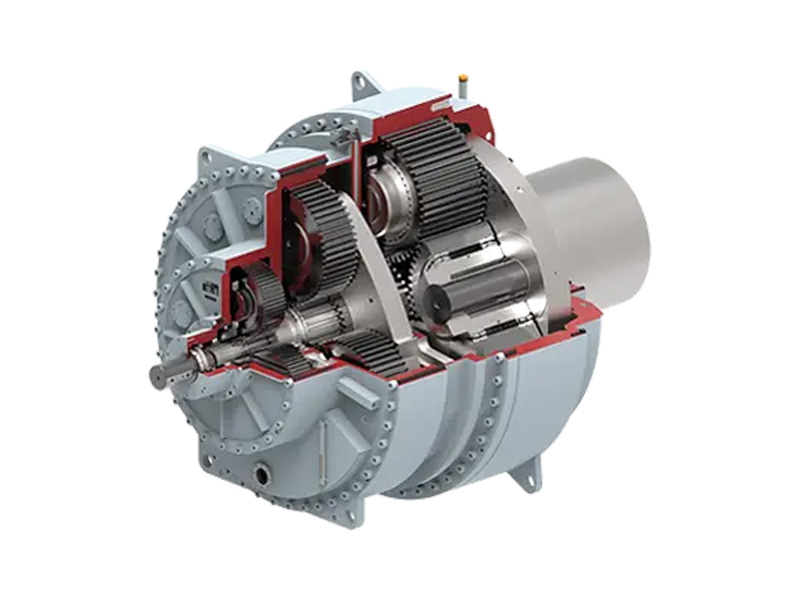

판금 벤딩 머신 용 유압 기어 시스템

코일 공작물이 최대 두께보다 작 으면 4 롤 판금 벤딩 머신은 유압 메커니즘 덕분에 최대 용량 미만으로 작동 할 수 있으므로 추가 에너지 절약을 보장합니다.


당사의 기계는 엄청나게 효율적인 LANGYE Planetary Drive SystemTM을 사용합니다. 이 시스템은 장비 및 피니언 단계의 수를 늘려 속도를 줄이며 무거운 전송 시스템과 함께 발생하는 에너지 손실을 제거합니다.

운영 혜택

사전 굽힘 또는 사전 클램핑
작업자의 선호도 및 기술 수준에 따라, 에지 굽힘은 쉘 압연 전 또는 후에 수행될 수 있다. 얇은 판을 동시에 굴리고 가장자리를 구부릴 수 있습니다.

쉬운 콘 굽힘

W12 시리즈로 콘 굽힘은 쉬운 과정입니다. 콘 벤딩 지오메트리를 얻으려면 하단 롤러를 기울어 야합니다. 특정 모델에서는 전자 마이크로 프로세서가이를 제어하고 모니터링합니다.


또한 제어 시스템은 굽힘 후 원뿔이 쉽고 정확하게 병렬 구성으로 복귀하여 반복 가능한 작업의 정확성을 가능하게합니다.

판금 굽힘 기계의 추가 기능

다음과 같은 추가 기능 및 액세서리는 우리의 우수한 디자인 및 생산 우수성 외에도 고객 요청에 따라 사용할 수 있습니다.

1. 케이스 경화 롤러
추가 복원력과 지구력은 유도 경화 ro에 의해 제공됩니다.42 ~ 55 HRC 범위의 표면 경도를 갖는 lls.

2. 풍차 타워를위한 전체 제작 패키지
경화 롤, 경사 컨베이어, 중앙 및 사이드 쉘 지지대, PLC/CNC 기능으로 구성됩니다.

3. 센터 및 사이드 쉘을 위한 지원
센터 및 사이드 쉘 지원은 작업자의 안전을 향상시키면서 운영을 간소화하고 운영 비용을 낮추며 생산성을 향상시킵니다.

4. 크롬 도금 하드 롤러
유제품 및 제약 산업은 특정 목적을 위해 하드 크롬 도금 롤러를 사용합니다.

5. 틸트가있는 테이블
특정 각도로 공급되는 시트는 틸트 테이블에 의해 지지된다. 특히 긴 시트에 유용합니다.

6. 벨트 컨베이어
전동 컨베이어 벨트가 시트를 간단하게 공급하기 때문에 시트가 길어지면 기계의 성능과 수명이 증가합니다.

7. PLC를 위한 통제
PLC 컨트롤러는 기계 수명을 연장하고 출력을 극대화하기 위해 예방 유지 보수가 필요할 때를 인식하면서 정확성과 사용 편의성을 제공합니다.
