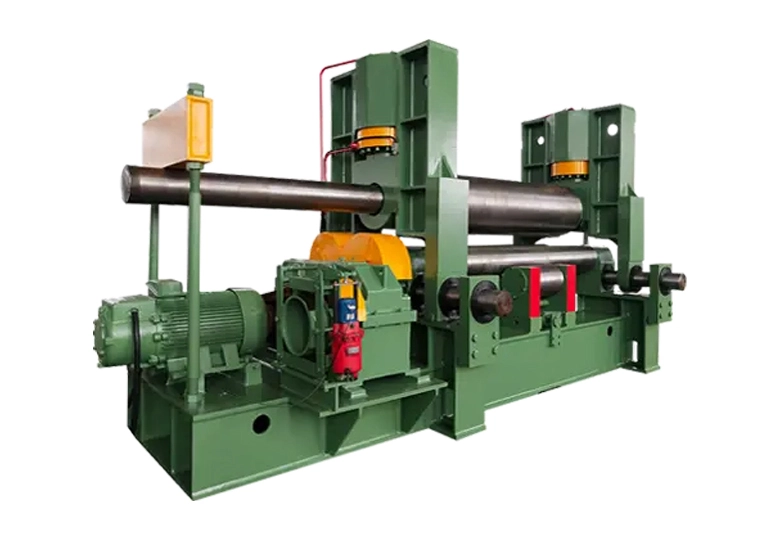

W11S 3-롤러 가변 기하학

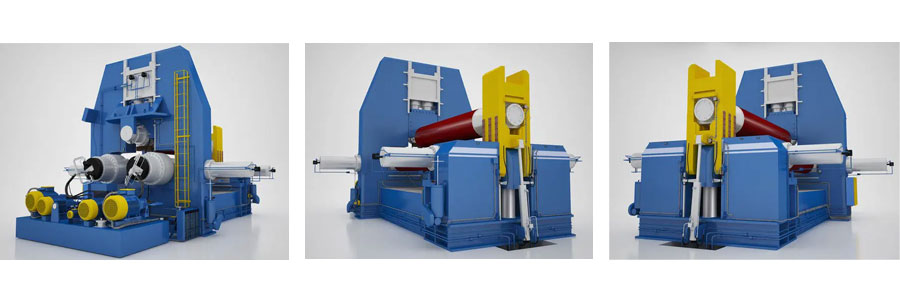

플레이트 롤링 머신으로 벤딩의 용이함을 경험하십시오.

우리의 최첨단 플레이트 롤링 머신은 에너지를 덜 활용하고 작동하기 쉽습니다. 강판을 구부릴 때 모든 것이 간단하고 걱정이 없는지 확인하십시오. 생산 인프라는 자본 지출 감소, 에지 벤딩 정밀도 개선, 오래 지속되고 효율적인 성능 등 다양한 방법으로 KRRASS의 선형 가이드 머신의 혜택을 누릴 수 있습니다. 그리고 낮은 지속적인 운영 및 유지 보수 비용.

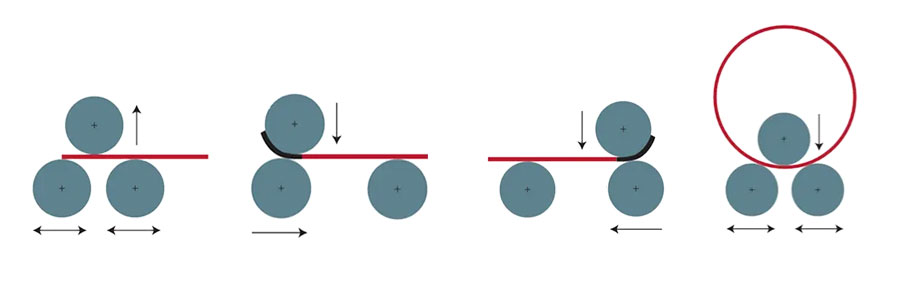

가변 기하학 디자인의 장점

시트 벤딩/롤링 프로세스

LANGYE의 가변 기하학 기계는 더 비싼 3-롤러 플레이트 롤링 머신과 동등하게 기능하기 때문에 중대형 플레이트 롤링 머신에 적합합니다.

하부 롤러는 변화가능한 굽힘 스팬을 갖기 때문에, 압연 용량은 매우 크다. 선형 및 스윙 가이드 시스템을 갖춘 기계의 롤링 파워는 동일한 상단 롤 직경을 가진 기계보다 15-25% 더 클 수 있습니다.


이 디자인의 독특한 배열로 플레이트 벤딩 롤을 통합 유성 기어 박스와 유압 모터로 돌리고 유압 실린더에 의해 독립적으로 움직일 수 있습니다 (상단 롤이 수직으로 움직입니다. 하단 롤이 수평으로 이동하는 동안). 이는 하부 롤러와 벤딩 포인트 사이의 이상적인 중심 거리를 가능하게 함으로써 상당한 이점을 제공한다.

얇은 판의 경우 롤 스팬을 크게 줄일 수 있으며, 이는 견인력을 향상시키고 드라이브 슬립 및 스프링백을 방지합니다.

두꺼운 판의 굽힘 스팬은 크게 확장되어 판 변형 및 굽힘 응력을 저하시킵니다.

우수한 에지 벤딩을 얻기 위해, 하부 롤은 또한 비대칭적으로 위치되고 서로 독립적으로 조작될 수 있다.

비용을 줄이는 기본 무동력 컨베이어를 사용하여 플레이트를 공급하는 능력은 수평으로 움직이는 바닥 롤러의 또 다른 중요한 이점입니다.

산업 인프라는 롤링 용량의 현저한 증가, 자본 비용 감소, 지속적인 운영 비용 절감 등 다양한 방식으로 가변 지오메트리 기계로부터 이익을 얻을 수 있습니다. 큰 판 두께 (80mm 이상) 가 필요한 응용 프로그램의 경우 가장 매력적인 투자입니다.

LANGYE 플레이트 롤링 머신의 장점

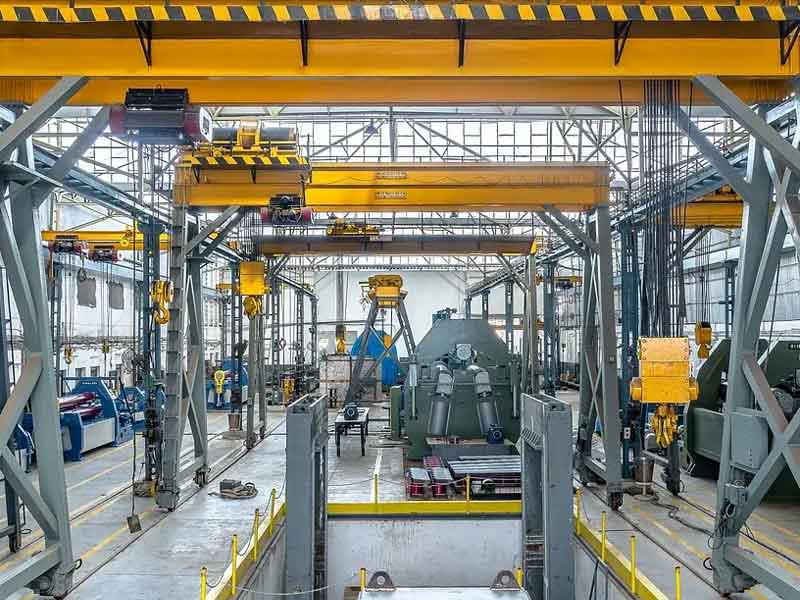

대규모 인프라
16,000 평방 미터 생산 공장은 중국의 엔지니어링 센터 인 난징의 원자재, 운송, 숙련 된 노동, 전력 및 기타 인프라에 빠르게 접근 할 수 있도록 이상적으로 위치하고 있습니다. 40 년 이상의 우수
지속적인 제품 개발은 우수한 제조의 기초입니다. 우리는 40 년 이상 돈을 위해 디자인, 제조 품질, 성능 및 가치에서 업계를 이끌었습니다. 우리의 디자인은 모두 내부적으로 만들어지며 완전한 지원을 제공합니다. 사용 중인 2500 개 이상의 기계
중국과 해외에서는 2500 장비 이상을 생산하고 서비스했습니다. 우리는 판매 된 첫 번째 기계를 계속 지원하며 오늘날에도 여전히 사용되고 있습니다. 400 이상의 반복 클라이언트

우리의 고객의 400 이상은 행복하고 헌신적입니다. 그들은 우리 장비의 탁월한 성능 외에도 우리가 생산하는 모든 기계에 대한 주문형 서비스와 광범위한 예비 부품 재고를 좋아합니다. 당신은 훌륭한 치료를받을 것이라는 지식에 안전하다고 느낄 수 있습니다.

기술 파라멘트

* 모든 치수는 밀리미터 단위입니다.

* 모든 용량은 260 MPA입니다.

응용 프로그램 및 피드 요구 사항에 따라 고정 및 가변 속도 기계를 제공합니다.

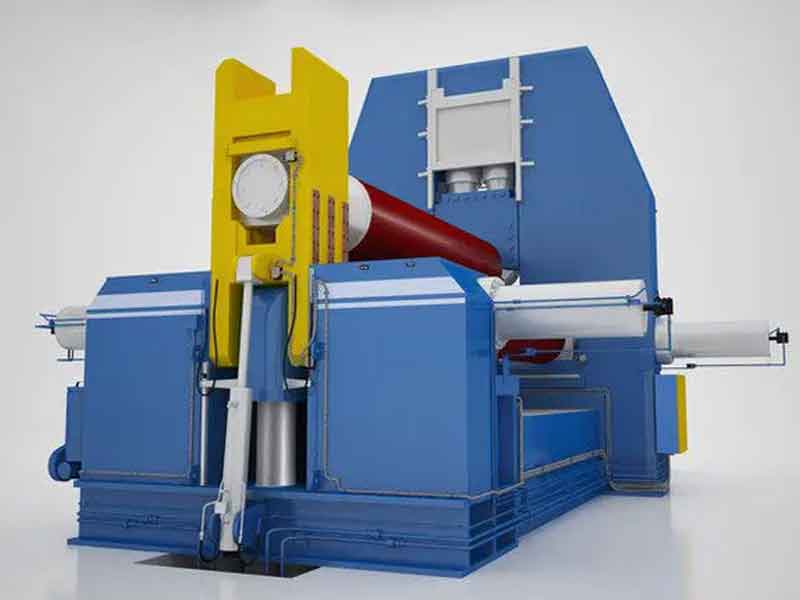

품질 및 혜택 구축

1. 튼튼한 강철 구조
LANGYE의 플레이트 벤딩 장비의 견고한 강철 구조는 중장비 판금에서 파생됩니다. 연동 및 보강 리브가있는 견고한 상자 모양의 섀시가이 프레임을 연결합니다. 모든 축 및 정밀 표면의 평행 성뿐만 아니라 기계의 수명 및 필수 정밀도 품질을 가능하게하기 위해 롤러 가이드는 단일 고정 기준점으로 제조됩니다.

2. 판 굽힘 기계를 위한 롤러
판금 벤딩 장비의 가장 중요한 부분은 롤러입니다. LANGYE는 단조 탄소를 기계로 고정밀 CNC 선반을 사용합니다.올바른 직경의 테엘 롤러. 우리의 롤러는 특수 스플라인 설계를 통해 유성 기어 시스템에 효율적으로 연결됩니다. 다른 제조업체가 제공하는 용접 연결과 비교할 때이 디자인은 롤러 고장 점의 수를 줄입니다.

플레이트 롤링 머신 크라운

굽힘 중 롤 편향을 보상하기 위해 롤이 왕관을 씌운다. 다양한 재료와 두께로 사용자 정의 롤을 구입할 수 있습니다.

판금 벤딩 머신 용 유압 기어 시스템

코일 공작물이 최대 두께보다 작 으면 4 롤 판금 벤딩 머신은 유압 메커니즘 덕분에 최대 용량 미만으로 작동 할 수 있으므로 추가 에너지 절약을 보장합니다.

당사의 기계는 엄청나게 효율적인 LANGYE Planetary Drive SystemTM을 사용합니다. 이 시스템은 장비 및 피니언 단계의 수를 늘려 속도를 줄이며 무거운 전송 시스템과 함께 발생하는 에너지 손실을 제거합니다.

운영 혜택

사전 굽힘 또는 사전 클램핑
작업자의 선호도 및 기술 수준에 따라, 에지 굽힘은 쉘 압연 전 또는 후에 수행될 수 있다. 얇은 판을 동시에 굴리고 가장자리를 구부릴 수 있습니다.

쉬운 콘 굽힘

W12 시리즈로 콘 굽힘은 쉬운 과정입니다. 콘 벤딩 지오메트리를 얻으려면 하단 롤러를 기울어 야합니다. 특정 모델에서는 전자 마이크로 프로세서가이를 제어하고 모니터링합니다.

또한 제어 시스템은 굽힘 후 원뿔이 쉽고 정확하게 병렬 구성으로 복귀하여 반복 가능한 작업의 정확성을 가능하게합니다.

판금 굽힘 기계의 추가 기능

다음과 같은 추가 기능 및 액세서리는 우리의 우수한 디자인 및 생산 우수성 외에도 고객 요청에 따라 사용할 수 있습니다.

1. 케이스 경화 롤러
42 ~ 55 HRC 범위의 표면 경도를 갖는 유도 경화 롤에 의해 추가적인 탄력성 및 지구력이 제공된다.

2. 풍차 타워를위한 전체 제작 패키지
경화 롤, 경사 컨베이어, 중앙 및 사이드 쉘 지지대, PLC/CNC 기능으로 구성됩니다.

3. 센터 및 사이드 쉘을 위한 지원
센터 및 사이드 쉘 지원은 작업자의 안전을 향상시키면서 운영을 간소화하고 운영 비용을 낮추며 생산성을 향상시킵니다.

4. 크롬 도금 하드 롤러
유제품 및 제약 산업은 특정 목적을 위해 하드 크롬 도금 롤러를 사용합니다.

5. 틸트가있는 테이블
특정 각도로 공급되는 시트는 틸트 테이블에 의해 지지된다. 특히 긴 시트에 유용합니다.

6. 벨트 컨베이어
전동 컨베이어 벨트가 시트를 간단하게 공급하기 때문에 시트가 길어지면 기계의 성능과 수명이 증가합니다.

7. PLC를 위한 통제
PLC 컨트롤러는 기계 수명을 연장하고 출력을 극대화하기 위해 예방 유지 보수가 필요할 때를 인식하면서 정확성과 사용 편의성을 제공합니다.
