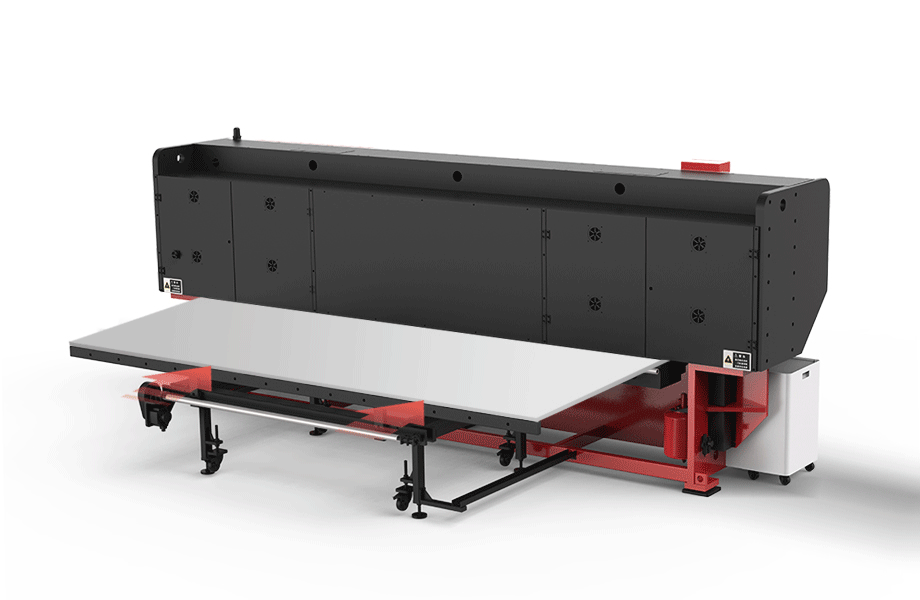

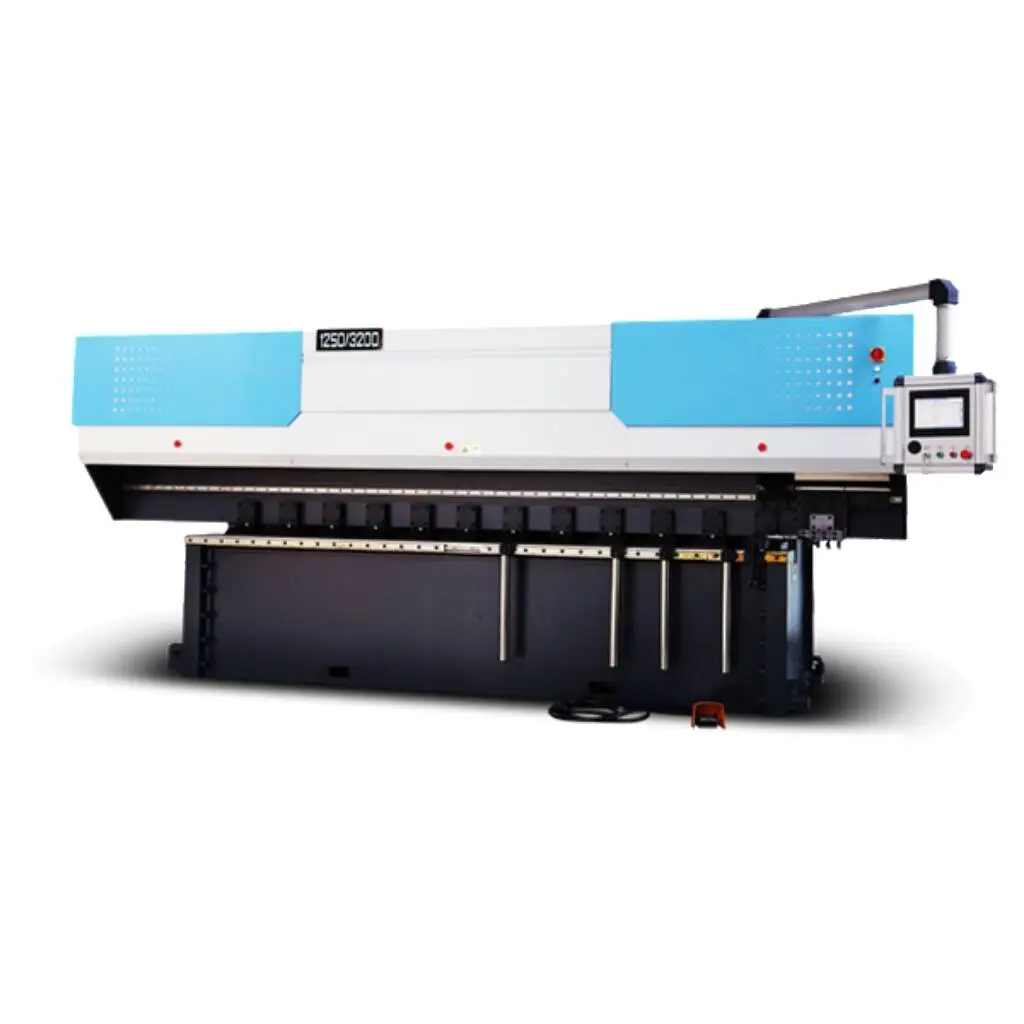

수직 V 그루빙 기계의 세부 사항

그것은 신뢰할 수 있고 고품질 부품으로 구성되며 모든 V-그루브 기계 크기에 맞게 조정됩니다. 수평 V-홈 머신은 동급 최고이며 조정 가능한 길이와 전단 두께를 가진 다양한 유형과 힘으로 제공됩니다.

표준 장비

대만 CNC 컨트롤러: Huazhong 과학 기술 대학
서보 모터: 일본의 파나소닉
대만에 본사를 둔 HINWIN은 고정밀 볼 나사를 제조합니다.
대만의 힌윈 고정밀 선형 가이드
피니언 드라이브 및 랙: YYC, 대만
일본의 NSK 접촉 볼 베어링
슬롯 커터: 한국 제조업체 KORLOY
전기 부품: 대만 기반 AT & T
공압 실린더: 대만의 AT & T
파워 코드: 독일의 IGUS

v groove details

구성

안정적이고 정확하며 조용한
공작 기계의 전반적인 강성은 견고하고 튼튼하며 오래 견딘다. 왜냐하면 침대와 크로스 빔이 프레임 구조로 구성되기 때문이다. 테이블은 60mm 저 합금 고강도 구조 강철로 만들어졌으며 프레임은 Q345 강판으로 만들어졌습니다.

Huazhong 과학 기술 대학 CNC 시스템
Huazhong 과학 기술 대학의 CNC 시스템 A60C 제어

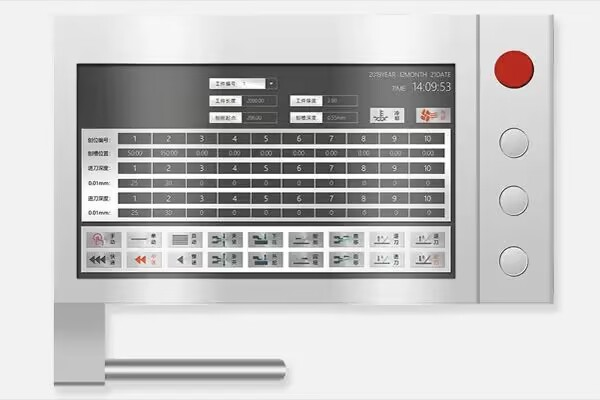

CNC 터치 스크린 디스플레이, 15 인치
가속 및 감속을 위한 응답 시간: 0.5US
폴백 기능 사용
PLC 인터럽트 기능: 스캔의 지속 시간은
10 ms 로 설정
충돌 피하기

합금 블레이드
각 블레이드는 4 개의 홈 나이프를 사용하여 가공 중에 균일하게 그루브 할 수 있습니다.
강철 합금은 블레이드를 만드는 데 사용됩니다.
이중 노즐을 사용하여 입자를 더 완전히 제거하십시오.

수평 V 채널 기계 기술 매개 변수

아니오	콘텐츠	단위	매개 변수
1	유형	Mm	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	프로세스 플레이트 두께	Mm	0.5-6.0	0.5-6.0	0.5-6.0	0.5-6.0
3	프로세스 플레이트 길이 x 폭	Mm	1250x3200	1250x4000	1500x3200	1500x4000
4	최소 마진	Mm	8	8	8	8
5	최대 깊이	Mm	0.8	0.8	0.8	0.8
6	최대 홈이있는 깊이	Mm	2.5	2.5	2.5	2.5
7	컷 핀 속도/가변 속도	M/min	0-90	0-90	0-90	0-90
8	작업 테이블 조정		자체 계획 기능	자체 계획 기능이온	자체 계획 기능	자체 계획 기능
9	X 축 최소 세트 단위	Mm	0.01	0.01	0.01	0.01
10	X 축 위치 정확도	Mm	± 0.05	± 0.05	± 0.05	± 0.05
11	Y 축 최소 세트 단위	Mm	0.01	0.01	0.01	0.01
12	Y 축 포지셔닝 정확도	Mm	± 0.05	± 0.05	± 0.05	± 0.05
13	Z 축 최소 세트 단위	Mm	0.01	0.01	0.01	0.01
14	Z 축 위치 정확도	Mm	± 0.03	± 0.03	± 0.03	± 0.03
15	X1-X2Axis 모터 힘	Kw	1-1 (총 2KW)	1-1 (총 2KW)	1-1 (총 2KW)	1-1 (총 2KW)
16	Y 축 모터 힘	Kw	5.5	5.5	5.5	5.5
17	Z 축 모터 힘	Kw	1	1	1	1
18	작업 테이블 레벨	Mm	± 0.03	± 0.03	± 0.03	± 0.03
19	수유 모드		판금 움직이지 않는, 도구 홀더 운동	판금 움직이지 않는, 도구 홀더 운동	판금 움직이지 않는, 도구 홀더 운동	판금 움직이지 않는, 도구 홀더 운동
20	작업 테이블 쉬운 교체		교체 없음	교체 없음	교체 없음	교체 없음
21	전체적인 기계 담금질		예	예	예	예
22	유압 시스템		1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa
23	설치된 나이프의 수		4 합금 칼	4 합금 칼	4 합금 칼	4 합금 칼
24	개요 크기	Mm	520025001800	600025001800	520027501800	600027501800
25	테이블 병렬 처리	Mm/M	± 0.02	± 0.02	± 0.02	± 0.02
26	무게	Kg	8000	8500	9500	10000

판금 V Groover의 슬롯 케이스

horizontal-v-groove-10
