Q11K 단두대 전단 기계

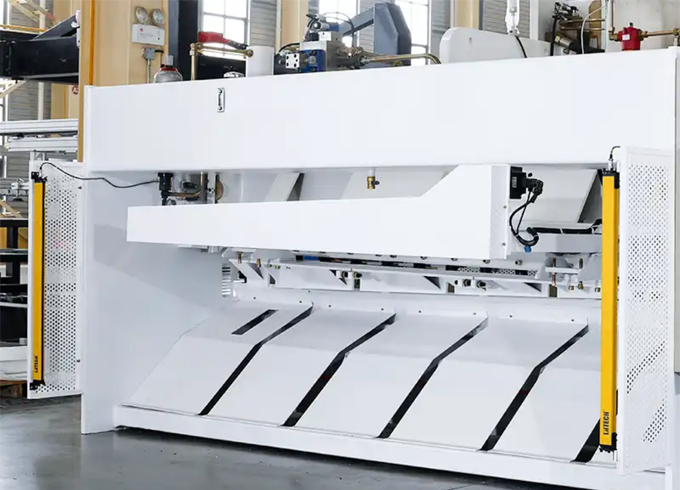

구조

워크 스테이션과 통합 된 완전히 용접 된 박스 베드 프레임은 전단 기계 디자인의 일부입니다.
높은 강성은 전단력에 의해 야기되는 토크 부하를 상쇄하기 위해 프레임에 의해 공급될 수 있다.
바닥 블레이드에 대한 기계의 수직 선형 운동으로 인해 전단 시트는 거의 왜곡되지 않고 정확하게 직선으로 유지됩니다.

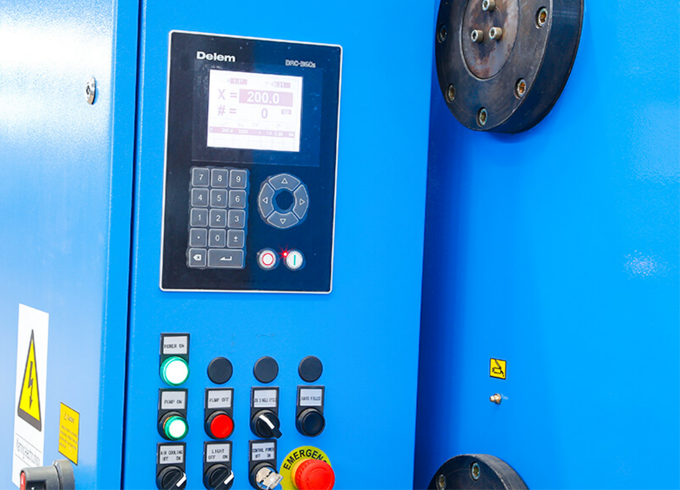

제어 시스템

기계 컨트롤러는 DAC360T 터치 스크린 버전으로 업데이트 된 Delem 브랜드 DAC360 CNC 시스템입니다. 네덜란드는 Delem 브랜드의 본거지입니다.
후방 정지, 블레이드 각도 및 블레이드 갭은 모두 시스템과 함께 제어되고 조정될 수 있다.
대안으로 E21S 디지털 디스플레이 컨트롤러가 있습니다.

유압 전단 기계의 뒷면

• 내구성 향상을위한 견고한 백 게이지: 기계의 장기 내구성은 변형 가능성을 줄이고 충돌 저항을 보장하는 견고한 백 게이지 설계로 도움을받습니다.


• 편리한 백게이지 랙으로 효과적인 재료 관리: 사용하기 쉬운 백 게이지 랙은 절단 공정을 간소화하고 재료 검색을 더 단순화하여 효율성을 높입니다.


• 조정 가능한 백스톱으로 절단의 다양성: 운영자는 다양한 절단 요구를 충족시키는 수동 및 자동 백스톱 리프팅 작업 덕분에 더 긴 재료를 유연하게 처리 할 수 있습니다.

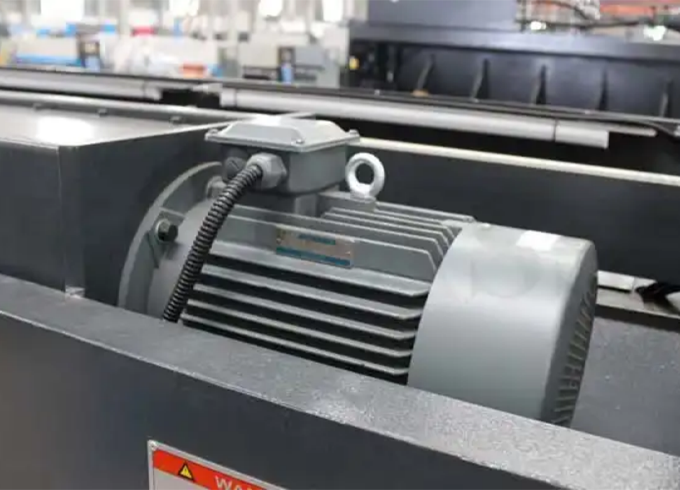

메인 모터

•


  고용량 주요 모터 옵션: 귀하의 필요와 선호도에 따라 대용량 메인 모터는 Wannan과 같은 유명한 중국 브랜드 또는 Siemens와 같은 국제적으로 인정받는 이름에 맞게 조정할 수 있습니다.


• 특정 요구에 대한 전압 사용자 정의: 우리는 3 상/220 V / 60Hz, 3 상/380 V / 60 Hz와 같은 옵션으로 전압 사용자 정의를 제공합니다. 3 상/415 V / 60Hz 및 기타 조합은 고유 한 작동 요구를 세트 위해 특정 요구 사항을 충족시킵니다.

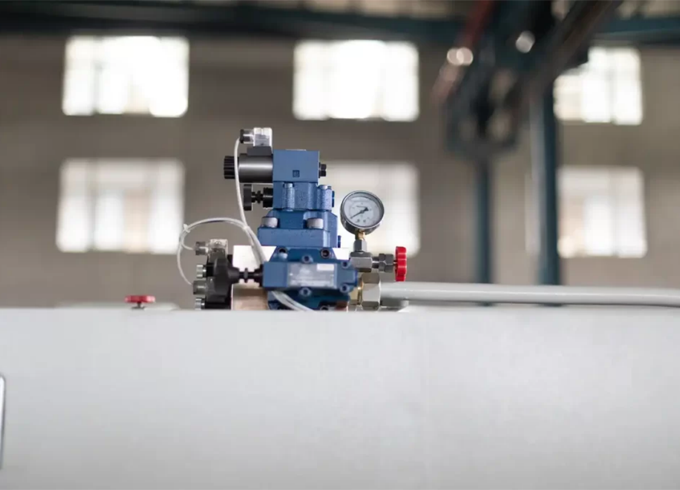

Rexroth 유압 시스템

1. 잘 알려진 Rexroth 유압 밸브 블록의 사용:
널리 알려져 있고 신뢰할 수있는 부품을 사용함으로써 Rexroth 유압 밸브 블록은 최고의 유압 성능을 보장합니다.
2. 오일 누출 및 밸브 방해 방지:
기계의 오일 압력 과부하 방지 기술은 밸브 재밍 및 오일 누출 가능성을 줄입니다. 이것은 장비의 내구성과 의존성을 증가시킵니다.
3. 지속적인 작업을 위해 실시간으로 오일 압력 모니터링:
실시간 오일 압력 모니터링은 지속적인 오일 회로 작동 및 안정적인 장비 성능을 보장하기 위해 제공됩니다. 이 기능은 사전 유지 보수 및 변경을 가능하게하여 기계의 효율성을 향상시킵니다.

효율적인 작업대

1. 매끄러운 판 표면에 대한 마찰이 적음: 플레이트와 테이블 사이의 마찰을 줄임으로써 볼 유형의 전면 지지대는 매끄러운 판 표면을 보장합니다.
2. 쉽고 빠른 수유를 통해 절단 효율성 향상: 당사의 수정 된 공급 시스템을 통해 재료를 더 쉽고 빠르게 공급할 수있어 절단 효율이 크게 향상됩니다.
3. 안전 및 공급 높이 사용자 정의: 신중하게 제작 된 피드 포트로 장비가Ith 국제 안전 규정. 그것은 20-25mm 의 최대 공급 높이에 시트 두께와 시트 두께의 최소 공급 높이를 제공합니다. 전면 울타리와 사이드 가드 레일은 작동 중에 운전자의 안전을 보장하며 높이 조절이 가능한 나사는 공급 높이를 간단하게 사용자 정의 할 수 있습니다.

볼 스크류 및 라이너 가이드 백 게이지

•


  향상된 정확도:

• 정확한 배치를 보장하고 오류를 줄임으로써 선형 가이드 레일은 기계 이동 정밀도를 높이는 데 도움이됩니다.


• 일관되고 유체 운동:


• 백 게이지는 선형 가이드 레일 덕분에 부드럽고 일관되게 이동할 수 있으며, 이는 균일 한 전단을 보장하고 이상 가능성을 낮 춥니 다.


• 마모 및 마찰 감소:


• 마찰을 줄임으로써 고급 선형 가이드 기술은 장비의 수명을 연장하고 시간이 지남에 따라 백 게이지 정확도를 유지합니다.

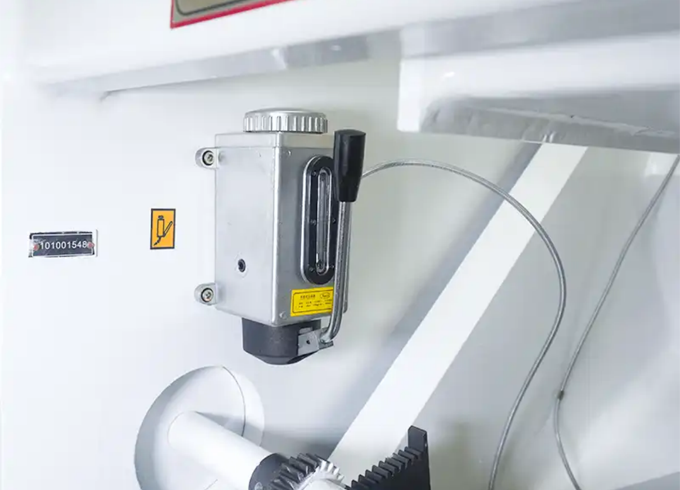

윤활 장치

•


  향상된 편의성과 속도: 향상된 편의성과 속도를 제공함으로써 당사의 제품은 효과적이고 유익한 운영을 보장합니다.


• 두 가지 작동 유연성 모델: 당사의 장치는 다양한 운영 선호도를 수용하고 자동 및 수동 모드를 모두 제공함으로써 사용자에게 다양성을 제공합니다.

• 쉬운 모델 선택: 자동 모델과 수동 모델 사이에서 선택함으로써 사용자는 고유 한 요구 사항을 충족시키기 위해 기계 작동을 쉽게 사용자 정의 할 수 있습니다.

• 사용자 환경 설정에 맞게 조정됨: 모델 옵션의 유연성 덕분에 제품을 선호도에 맞게 조정할 수 있으므로 전반적인 사용자 만족도와 경험을 극대화합니다.









공압 후방 지원

1. 물자 지원 안정성:
전단 중 처짐 또는 왜곡을 방지하기 위해 공압 후방 지원은 안정적인 재료 지원을 보장합니다.
2. 큰 시트의 효과적인 관리:
재료를 정렬하고 전단 효율을 향상시키는 공압 백 지지대는 대형 시트에 특히 유용합니다.
3. 운영자를위한 안전과 편리함:
공압 후방 지지대는 재료 취급을 능률화하고 작업자의 물리적 변형을 줄이며 전단 과정 전반에 걸쳐 안전성을 향상시킵니다.

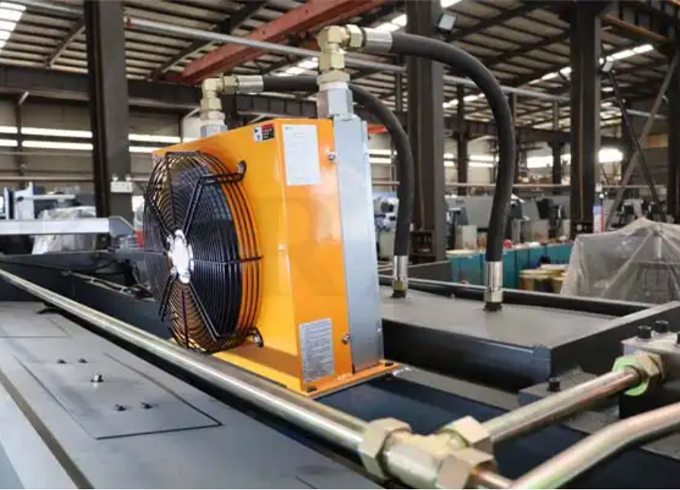

유압 오일 냉각 장치

1. 효과적인 온도 관리: 이상적인 작동 조건 보존
2. 장비 수명 연장: 과열 피하기 장비 수명 연장
3. 향상된 유압 시스템 성능: 다양한 용도에 있는 믿을 수 있는 성과

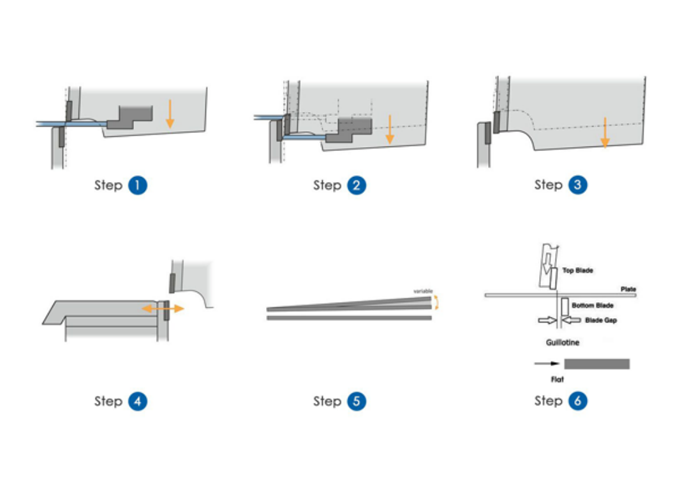

단두대 전단 기계의 원리

1. 정확한 컷 액션:
스윙 빔의 아래쪽 가장자리 위로 돌리면 상단 블레이드가 절단을 시작합니다.
2. 침묵하는 블레이드 해리:
절단 후 상단 블레이드가 하단 블레이드에서 멀어지면서 마찰이 거의 없습니다.
3. 다양성-조정 가능한 정리:
절삭 간격 편심을 사용하면 정확도를 유지하면서 다양한 재료 두께를 수용하도록 블레이드 간격을 쉽게 조정할 수 있습니다.
4. 라이딩을 위한 효과적인 전단 디자인:
재료 두께의 범위에 걸친 효과는 설계의 낮은 레이크 각도에 의해 보장되며, 이는 효과적인 라이딩 전단 접근을 허용한다.

Q11K 단두대 전단 기계의 가공 장비

우리는 기계의 모든 측면에 초점을 맞추고 고객에게 가능한 최고의 공작 기계를 만들기 위해 최선을 다하고 있습니다.
