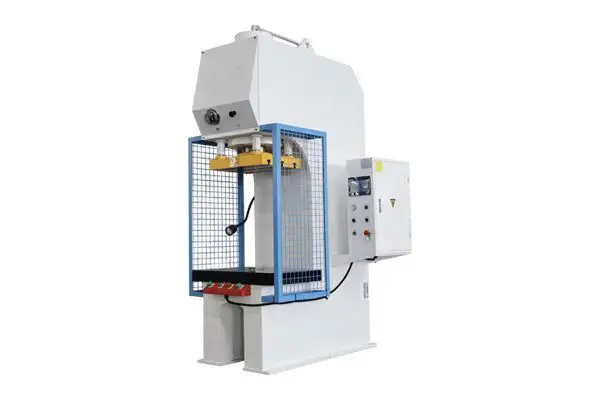

C 프레임 유압 프레스의 세부 사항

신뢰할 수 있고 효과적인 성형을위한 가장 중요한 구성 요소는 C-프레임 유압 프레스 솔루션에 포함되어 있습니다. LANGYE는 최첨단 프레스 디자이너, 제조업체 및 서비스 제공 업체입니다.
우리 연구의 목표는 품질, 정밀도 및 혁신입니다. 실제로 전 세계적으로 많은 수의 고객이 C-프레임 유압 프레스를 신뢰했습니다.

C-유압 프레스: 빌렛 전단
Y41B 시리즈의 C 프레임 유압 프레스는 50 ~ 300 톤의 전력 범위를 가지고 있습니다.
C-프레임 유압 프레스: 전단 제조 업체
특히 다이 커팅, 몰딩, 스탬핑, 딥 드로잉 등과 같은 작업을 처리합니다.
C-프레임 유압 프레스 용 전단 모델
Y41B 시리즈 C-프레임 유압 프레스의 가장 최근 세대를위한 많은 응용 프로그램 중 하나는 이러한 장치를 자동화 된 제조 라인에 통합하는 것입니다.

표준 장비

일본의 미쓰비시
프랑스 전기 회사 슈나이더 일렉트릭
주요 모터: 독일의 지멘스 전기
발 스위치: 한국의 KACON
유압: 독일의 Bosch Rexroth
오일 펌프: 써니, 미국
물개: Parker, 미국
IE3 c 고효율 모터

Standard Equipment

구성 소개

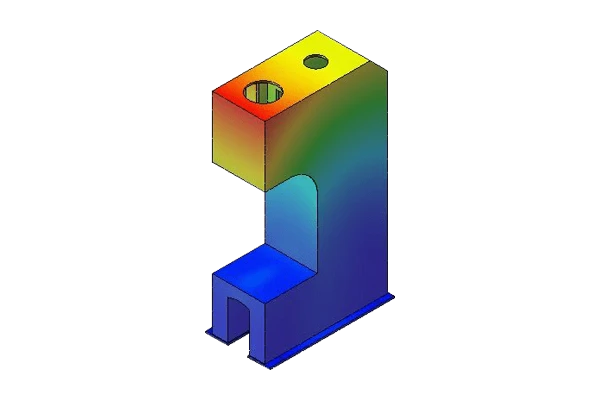

유한 요소 분석 및 스트레스 분석

프레스 브레이크와 레이저 커팅 머신 프레임의 선형 정적 구조, 응력 및 변형은 CAE 프로그램 SOLIDWORKS를 사용하여 분석됩니다. 결과적으로, FEA는 일시적인 모델링, 복잡한 구조, 매우 복잡한 부하 및 이들의 조합에 적용 가능하다.

구조와 테이블

Y41B 형 C 프레임 프레스의 전기 용접 구조에는 S355JR 강만 사용됩니다. 완벽한 병렬 처리와 정확성을 보장하기 위해 구조 용접 절차가 끝날 때 기계로 가공되고 안정화됩니다. 유한 요소를 사용하여 개발 및 계산. 모든 것에도 불구하고 우리는 엄격하고 우수한 표준을 지속적으로 약속합니다. DIN-650 홈이있는 기계화 된 바닥 및 상부 C45E 강철 테이블이 이러한 변형에 포함되어 있습니다. 상단 테이블에있는 두 개의 50mm 직경의 원통형 측면 가이드는 정확한 정렬을 제공하며 유지 보수가 쉽고 마찰에 강한 바이메탈 커버가 특징입니다.

실린더 및 유압 장치

이중 작동 실린더에는 유지 보수가 필요없는 마찰 방지 가이드와 크롬 도금 된 플런저가 포함됩니다. 정사각형 전면 및 스트로크 끝이있는 실린더에는 실린더 스트로크를 간단하게 조정하는 일반적인 회전 방지 장치가 포함됩니다.
두 가지 속도와 빠른 속도에서 자동 비활성화 된 전기 유압 장치. 실린더 압력을 낮추는 밸브가 장착되어 있습니다. 각 프레스 유형에 가장 적합한 압력 신호는 기존의 측면 압력 스위치 덕분에 조정할 수 있습니다.
그들은 톤 판독 글리세린 미터가 장착되어 있습니다.

전기 설치 및 안전

빠른 속도 또는 느린 속도를 설정하는 스위치 외에도 제어판에는 사용자가 수동, 반자동 또는 자동 작동 중에서 선택할 수있는 스위치가 있습니다. 유압 및 전기 운동은 독립적이고 중복됩니다. 안전과 기동성을 위해 자체 제어 메커니즘과 추가 안전 블록이 있습니다. 포토 셀 안전 거리와 적절한 운영 검증 및 인증을 갖추고 있습니다.

저전압 전기 페달이 기능을 수행합니다.
2 개의 측면 보호 장치와 정면의 클래스 IV 안전 라이트 커튼은 안전을 보장하는 데 사용됩니다.
유압 이젝터 또는 유압 패드를 추가 할 수 있습니다. 사용 설명서가 포함되어 있습니다.
그것은 건강과 안전을위한 모든 기본 EU 표준을 준수하고 이행합니다.

C 프레임 유압 프레스의 기술 파라멘트

이름 모델		단위	Y41B-4T	Y41B-6.3T	Y41B-10T	Y41B-16T	Y41B-25T	Y41B-40T	Y41B-63T	Y41B-100T	Y41B-160T	Y41B-200T	Y41B-250T	Y41B-315T
공칭 힘		KN	40	63	100	160	250	400	630	1000	1600	2000	2500	공칭 힘
액체의 최대 작동 압력		엠파	8	8	8	13	20	23	25	26	25	25	25	25
최대 개방 높이		Mm	390	450	500	550	600	700	800	800	900	900	900	900
슬라이더의 최대 스트로크		Mm	200	250	300	350	350	400	500	500	500	500	500	500
속도 아래로 슬라이드		Mm/s	45	45	45	45	45	49	35	25	20	20	20	20
슬라이더 리턴 속도		Mm/s	75	85	75	75	100	85	68	54	59	70	70	70
깊은 목		Mm	160	220	220	280	280	300	320	320	325	325	325	325
작업 책상 크기	F.B.	Mm	420	420	480	480	550	600	600	600	600	600	600	800
작업 책상 크기	L.R.	Mm	460	460	550	550	700	800	800	1200	1200	1200	1200	1200
지상에서 작업 플랫폼의 높이		Mm	700	700	700	700	700	700	700	700	700	800	800	900
블랭킹 조리개		Mm	70	80	80	80	80	100	120	120	100	200	200	200
모터 힘		KW	2.2	3	4	4	5.5	5.5	5.57.5	11	15	18.5	22
기계 크기	F.B.	Mm	1080	1080	1220	1280	1370	1470	1500	1550	1650	1700	1700	1750
	L.R.	Mm	620	650	730	755	805	1250	1400	1400	1400	1600	1800	1800
	지상 높이	Mm	1725	1900	1990	2100	2250	2450	2650	2650	2760	2700	2700	2850
총 무게 (대략)		T	0.7	1	1.5	1.5	2	3	4.5	5	6.5	8	10	12

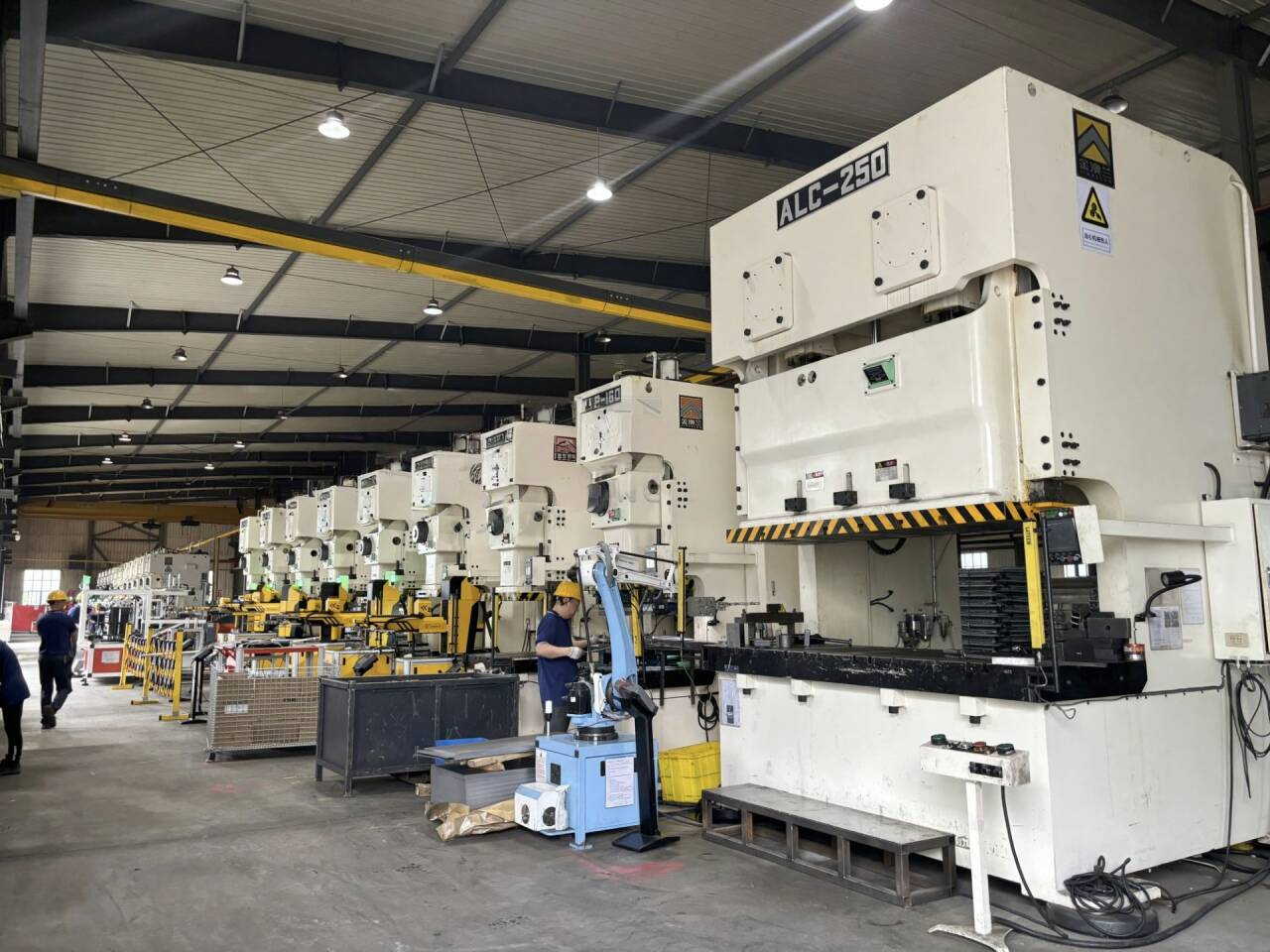

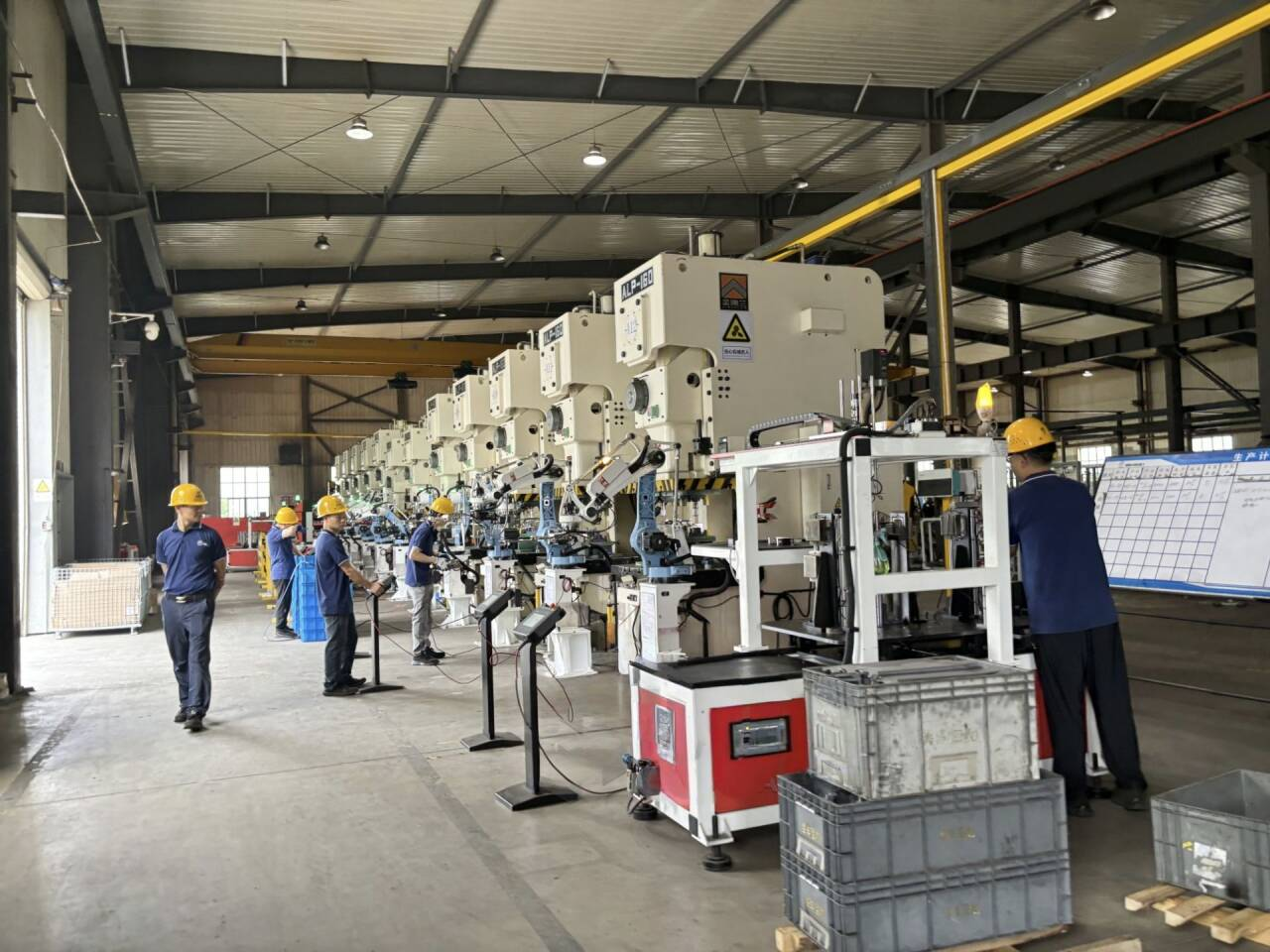

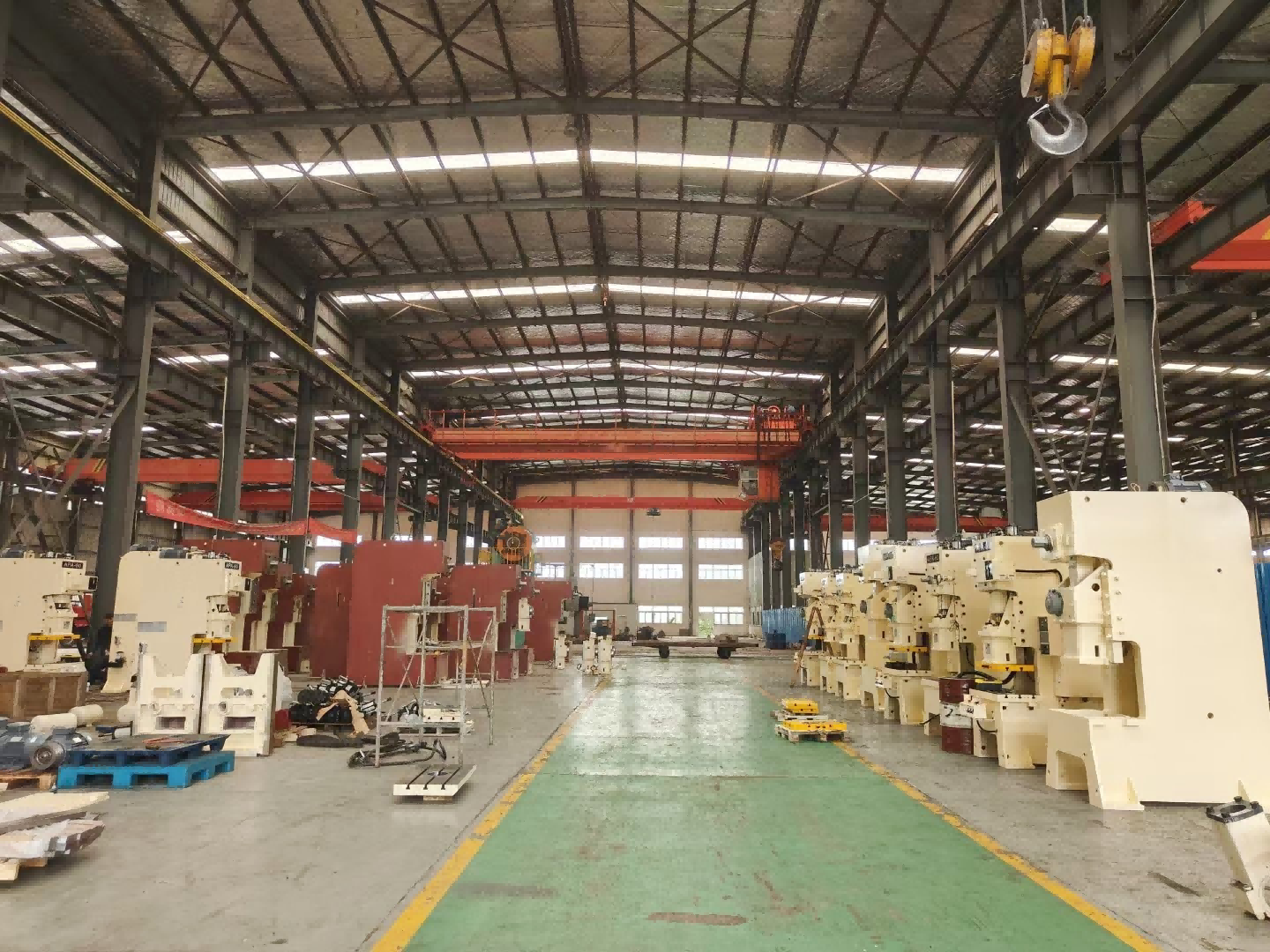

고객 사례
