Solutions of Press Brake for 안전 준비



이탈리아의 DSP 레이저 보호

안전을 최우선으로하는 경우 DSP를 통합해야합니다.®레이저 보호.

주요 기술 기능

레이저 보호, 멀티 빔 수신기

보호 지역, 전면, 중앙 및 후면.

안전 클래스 CAT.4 및 SIL3

탐지 주택의 보호 등급: IP 65

레이저 분류: 클래스 1 M

응답 시간: 5 ms

작동 온도 0 °C 50 °C

상부 빔에 장착

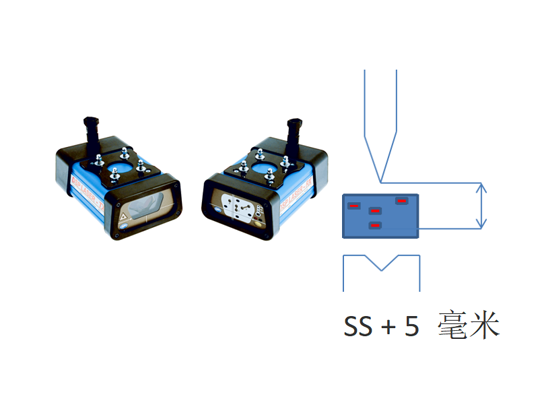

속도 포인트의 변경: 5mm 정지 공간

최대 15M 까지 보호 거리

LED는 다양한 상태를 나타냅니다.

하이 퀄리티-성능-효율성의 완벽한 조합

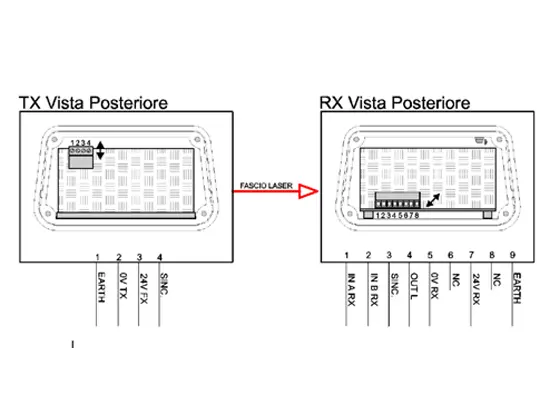

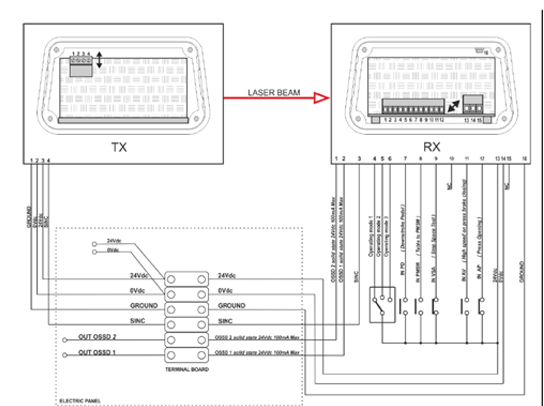

배선 다이어그램

MCS DSP 액세스 포인트

주요 기술 기능

레이저 보호, 멀티 빔 수신기

보호 지역, 전면, 중앙 및 후면.

안전 클래스 CAT.4 및 SIL3

탐지 주택 보호 등급: IP 65

레이저 분류: 클래스 1 M

응답 시간: 5 ms

작동 온도 0 °C-50 °C

상부 빔에 장착

박스 모드 기능

오버런 거리 테스트 (자동)

고속 및 저속 제어

저속 자동 음소거

방향 제어

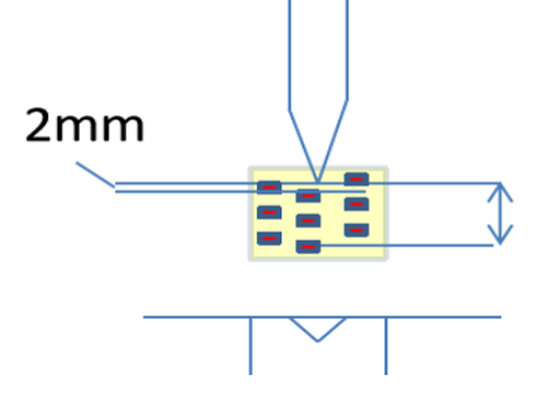

교체 속도 포인트: 2mm

안티 패닉으로 최대 2 페달 컨트롤

측면 수리 제어

복고풍 수리 제어

후면 블록 드라이브

자동 도구 블록

비상 통제

직접 밸브 작동

밸브 모니터링

CNC 인터페이스

가장자리 밴딩 제어

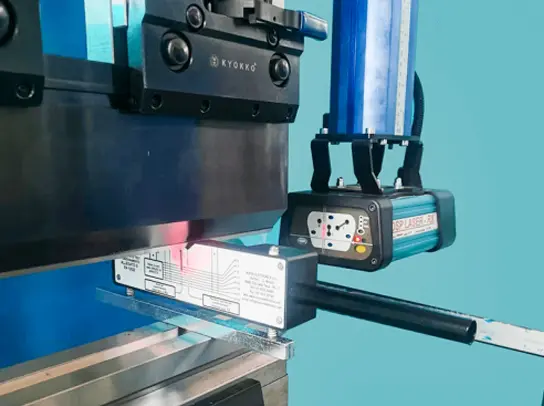

DSP 레이저 AP 안전 장치는 프레스의 빠른 셧다운 동안 벤딩 머신의 작업자가 상부 및 하부 공구 사이에서 분쇄되는 것을 방지하도록 설계된 가시 레이저 장벽입니다. EN 12622 명시된 안전 표준을 준수합니다. 이 장치는 레이저 광을 방출하는 송신기 (TX) 와 레이저 광을 감지하고 MCS 모듈을 사용하여 수신 된 신호를 처리하는 수신기 (RX) 로 구성됩니다. 많은 수의 신호를 관리하고 다양한 기계 기능을 수행합니다.

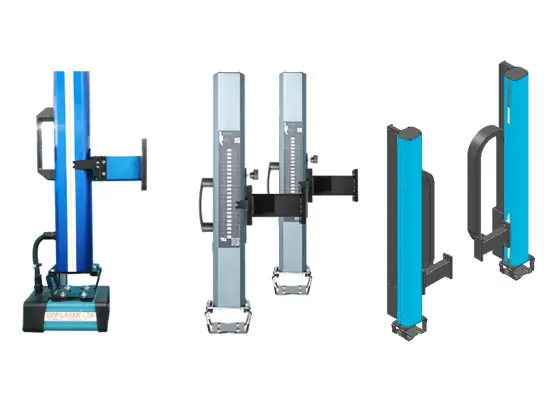

브래킷

브래킷은 부상을 방지하기 위해 벤딩 머신에 광전지를 올바르게 장착하기위한 필수 안전 장치입니다. 요청시, 우리는 귀하의 특정 요구를 충족시키기 위해 다른 실행 스트로크가있는 브래킷을 제공합니다.

기술적 특징

알루미늄 건축, 튼튼하고 안정되어 있는

설치가 쉽고 여러 방향으로 조정 가능

펀칭 머신에 따라 저울이 장착되어 있습니다.

언론의 높이에 따른 조정

실용적이고 빠르며 경쟁력있는 가격

자동 홀더의 장점

CNC 및 바코드 스캐너 리더 기술을 사용하여 관리 할 수 있으며 몇 가지 장점을 제공합니다.

즉각적인 조정

다른 형식으로 사용 가능

큰 변위 범위

기계의 어떤 유형을 위해 적당한

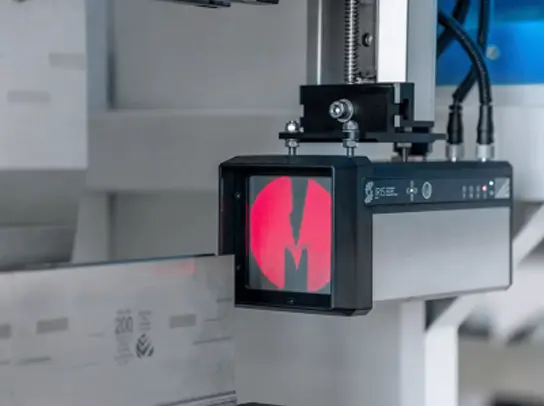

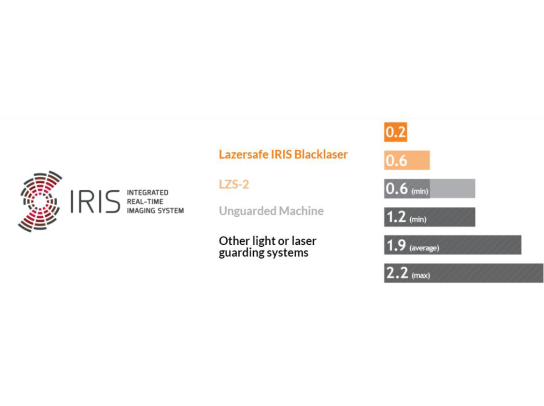

광학 안전 시스템-고급

ADH®OEM EMBEDDED LAZERSAFE가 장착 된 CNC 벤딩 머신은 운전자 안전 및 기계 생산성 향상을위한 우수한 솔루션을 제공합니다. Lazer Safe의 PCSS 서비스는 벤딩 머신과 원활하게 작동하도록 설계되었으며 Lazersafe 시스템은 Class 4 안전에 대한 요구 사항을 충족하며 가장 엄격한 국제 안전 표준을 준수합니다. 또한이 시스템에는 통합 기능이있는 CE 인증 클래스 4 안전 컨트롤러가 포함되어 있습니다.

선택

Lazersafe-PCSS A0 LZS-XL

Lazersafe-PCSS IRIS

벤드 속도 관리 (BSM)

IRIS 및 IRIS Plus 모델은 모두 고속 공구 종료 시 고성능 광학 보호를 제공하는 조합 시스템입니다. 일단 벤딩 프로세스가 시작되면, 이미지 처리가 인계된다. 이러한 시스템은 이미지를 실시간으로 캡처 및 처리하고 SmartLink를 통해 실시간 데이터를 CNC 시스템으로 전송합니다. 이미지 처리 시스템은 IRIS 및 IRIS Plus 수신기에 완전히 통합되어 있으며 추가 하드웨어 또는 소프트웨어가 필요하지 않습니다.

유럽 벤딩 머신 표준 EN12622 는 굽힘 속도를 10mm/s로 제한하여 굽힘 중에 작업자를 향한 재료 이동 속도를 조절하여 기본 수준의 작업자 안전을 보장합니다.

그러나 기계 지침 및 EN12622 는 특정 작업을 적절하게 모니터링 할 수있는 한 더 넓은 V-도구를 사용하여 더 빠른 굽힘 속도를 제공합니다. CNC 시스템에서 제조업체는 더 넓은 V 도구에 대해 더 빠른 벤딩 속도를 설정할 수 있으며 벤딩 속도 관리 프로세스는 벤딩 아크를 통과 할 때 재료의 속도를 자동으로 모니터링합니다. 따라서 빠른 굽힘을위한 안전한 조건을 제공합니다.

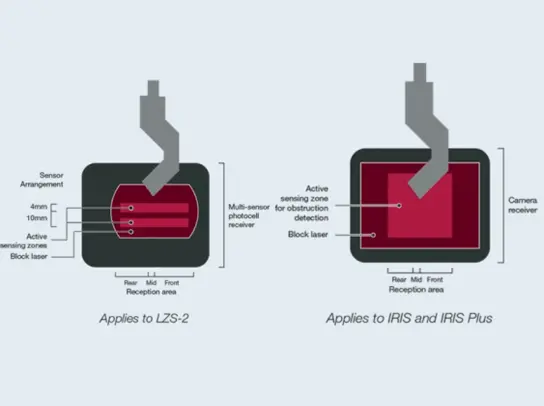

자동 도구 정렬

카메라 수신기가있는 시스템은 자동 공구 정렬을 제공하여 정확한 수동 조정이 필요하지 않습니다. 이 프로세스는 작업자가 TOOL ALIGN 버튼을 누르지 않고도 SmartLink를 통해 CNC에서 완전히 자동화 될 수 있습니다.

인증 및 표준 준수

OEM 임베디드 시스템 LZS 시리즈 및 IRIS 시리즈 하드웨어 및 소프트웨어는 CE 인증을 받았으며 EN12622, ANSI B11.3-2012, CSA Z142-10 및 NR12 를 포함한 프레스 브레이크에 대한 모든 국제 안전 표준을 준수합니다.

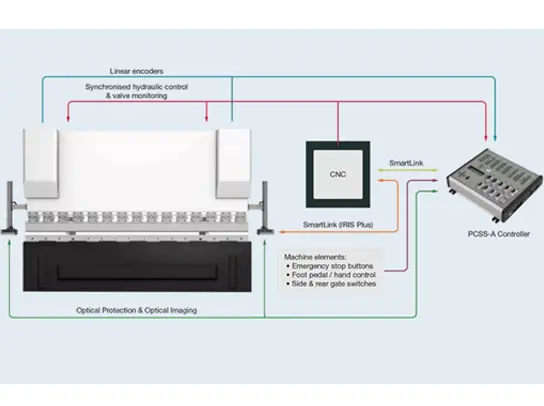

벤딩 머신 제어 안전 시스템-고급

bending machine control safety system advanced

이 PCSS-A 벤딩 머신의 성능과 안전성을 향상시키는 프로그래밍 가능한 안전 컨트롤러입니다. 모든 제어, 안전 및 모니터링 기능을 하나의 시스템으로 통합하여 복잡한 타사 구성 요소 및 소프트웨어 통합없이 프레스 브레이크 제조업체의 설계 프로세스를 유연하고 단순화합니다. PcSS-A는 빌드 비용을 줄이면서 기능과 성능의 최적 균형을 달성합니다. 이를 통해 더 적은 구성 요소, 더 적은 케이블, 단순화 된 인터페이스 및 CE 인증 하드웨어 및 소프트웨어로 효율적이고 비용 효율적인 플랫폼을 제공하여 엔지니어링 및 구축 시간을 최소화합니다.
