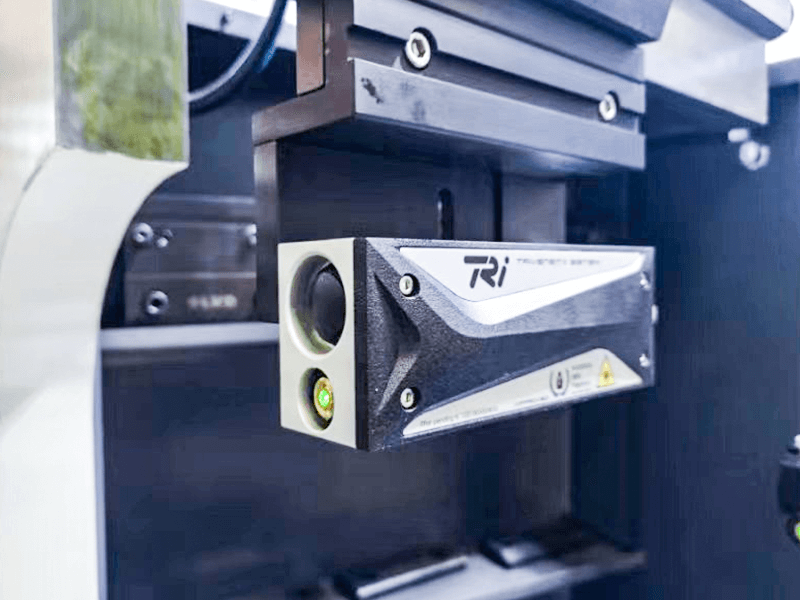

정확한 각도 측정 및 보정은 정밀 판금 제조, 특히 굽힘 공정 중에 필수적이며 IRIS Plus는이 분야에서 가장 까다로운 응용 분야를 위해 설계된 최첨단 시스템입니다. 이 최첨단 장치에는 벤딩 머신의 상부 빔에 장착 된 레이저 송신기와 수신기 세트가 장착되어 있습니다. 또한 IRIS Plus는 고속 디지털 카메라와 수신기 장치 내에 포함 된 이미지 데이터 처리 시스템을 갖추고 있습니다. 이러한 구성 요소는 벤딩 각도가 정확하게 측정되고 필요한 자동 보정이 적시에 수행되도록 실시간으로 함께 작동합니다.
다른 금형은 8 mm 에서 35 mm 까지 다양한 V-개구부와 결합 될 수 있습니다.
최적의 정밀 결과 (3.6 미터 이하)
공작물과 충돌 없음
가능한 구멍이있는 공작물에 대한 측정
IRIS Plus 실시간 각도 보정 가장 까다로운 응용 프로그램을위한 필수 장비.
비접촉 각도 측정 원리는 무거운 하중에서도 시스템이 신뢰할 수 있도록 보장합니다.

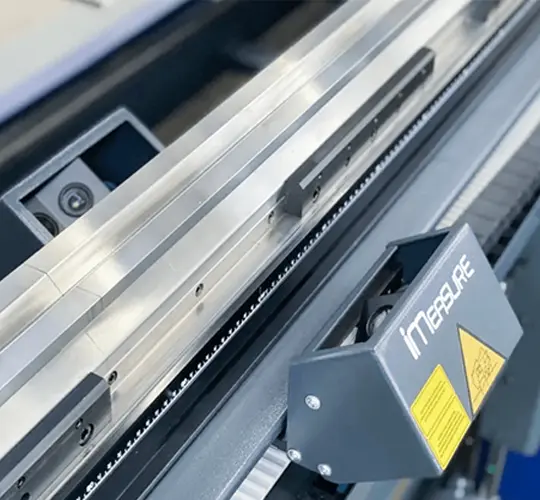

레이저 각도 측정 시스템은 데이터 M 엔지니어링과 협력하여 단일 굽힘 작업 후 정확한 굽힘 각도 측정을 제공합니다. 이러한 완전 자동화 된 레이저 보조 시스템은 CNC 벤딩 머신을 위해 사용자 정의됩니다. LaserCheck 기능을 사용하면 재료 특성이나 두께에 관계없이 0.1 ° 정확도보다 우수한 굽힘 각도를 정확하게 결정할 수 있습니다. 이 수준의 정확도는 이전에 업계에서 사용할 수 없었습니다.
가변 작동 거리
조정없이 최대 60 mm 의 금형 너비
자동 높이 보상
GigE를 통한 빠른 이미지 전송
S-마운트 렌즈 (낮은 왜곡/고정 초점/고정 조리개)
측정 범위 0 ° - 180
높은 깊이:
시트 금속 표면에 투영 된 레이저 빔
카메라가 레이저 빔을 감지
빔과 카메라 축 사이의 각도는 굽힘 각도를 결정합니다.
힘 감소 리바운드 계산
자동 각도 보정
